План оборудования на крыше РВС: координаты, проходы и зоны обслуживания

На крыше РВС одновременно размещаются дыхательная и измерительная арматура, люки, приборы, пожарное оборудование и маршруты обслуживания. Без единого плана каждый раздел занимает удобное ему место, а коллизии остаются монтажникам.

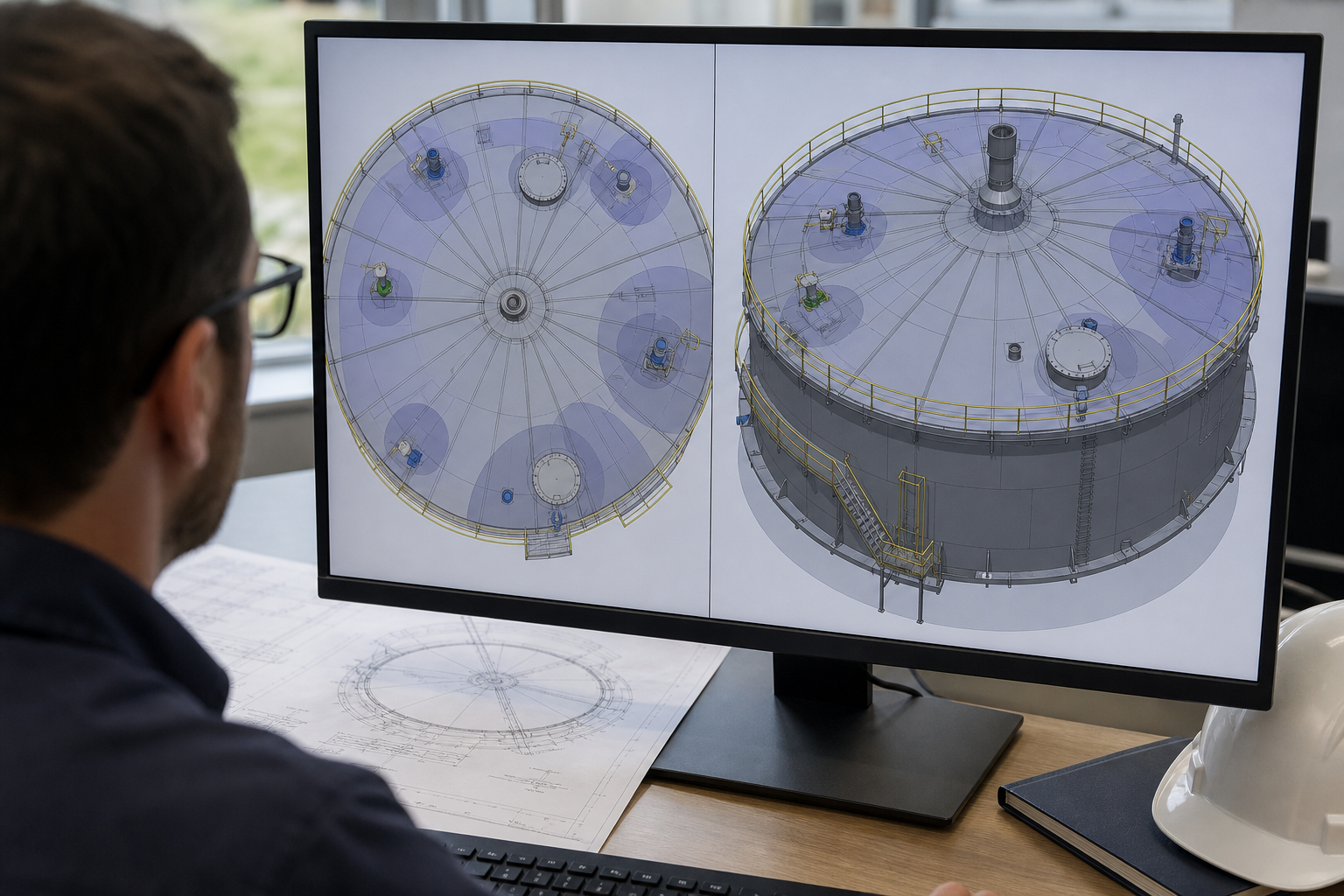

Инженер проверяет план и 3D-модель оборудования на крыше РВС

Главный принцип

План крыши должен показывать не только центры патрубков, но и реальные габариты, зоны демонтажа, проходы и привязку к несущей схеме.

Зачем нужен отдельный план

Общий вид резервуара редко даёт достаточно информации для координации крыши. На отдельном плане фиксируют нулевой азимут, оси, отметки, положение оборудования, площадок и ограждений. Этот лист становится связующим документом между КМ, КМД, ТХ, АТХ, ЭМ и пожарными системами.

Что показывать на плане

ЭлементОбязательная информация
Патрубок или люкМарка, DN, азимут, радиус, отметка и ориентация фланца
ПриборГабарит, кабельный ввод, зона снятия и доступ оператора
ПлощадкаКонтур, отметка, лестница, ограждение и допустимая нагрузка
ПроходНепрерывный безопасный маршрут между точками обслуживания
Несущая схемаРадиальные балки, центральная опора и запретные зоны врезок

Координаты и азимуты

Все разделы должны использовать одну систему: центр резервуара, нулевой луч и положительное направление отсчёта. Для каждого элемента задают азимут и радиальную координату либо прямоугольные координаты с однозначным пересчётом.

  • нулевой азимут связывают с осями генплана;
  • ориентацию фланцев показывают графически и в ведомости;
  • изменение координаты проводят одной ревизией во всех разделах;
  • предварительные позиции имеют отдельный статус;
  • монтажные допуски не используют как резерв для устранения коллизий.

Проверка зон обслуживания

В модели или на плане задают объёмы для открытия крышек, снятия клапанов, подъёма приборов и работы с крепежом. Эти зоны могут пересекаться в разные моменты эксплуатации, но постоянный проход и аварийный доступ не должны перекрываться.

  1. Наложить габариты оборудования на несущую схему крыши.
  2. Проверить зоны открытия и демонтажа.
  3. Проложить непрерывный маршрут обслуживания.
  4. Сверить кабельные и трубные подходы.
  5. Выпустить план вместе с ведомостью координат и ревизией.

Практический пример

Замерный люк и дыхательный клапан не пересекались по контурам, но крышка люка открывалась в сторону клапана. После добавления зоны открывания коллизию обнаружили до выпуска КМД и развернули люк, не меняя его азимут и несущую схему крыши.

Типичные ошибки

  • показывать оборудование условными кружками без габаритов;
  • не связывать нулевой азимут с генпланом;
  • забывать открывание крышек и снятие арматуры;
  • перекрывать проход трубопроводом или кабельным лотком;
  • выдавать модель и чертёж с разными ревизиями.

Нормативная документация

  • ГОСТ 31385-2023 с поправкой 2025 года — конструкция и оборудование РВС.
  • СП 20.13330 — нагрузки и воздействия на крышу, площадки и оборудование.
  • ГОСТ 21.101 — основные требования к проектной и рабочей документации.
  • Матрица исходных данных и регламент координации конкретного проекта.
