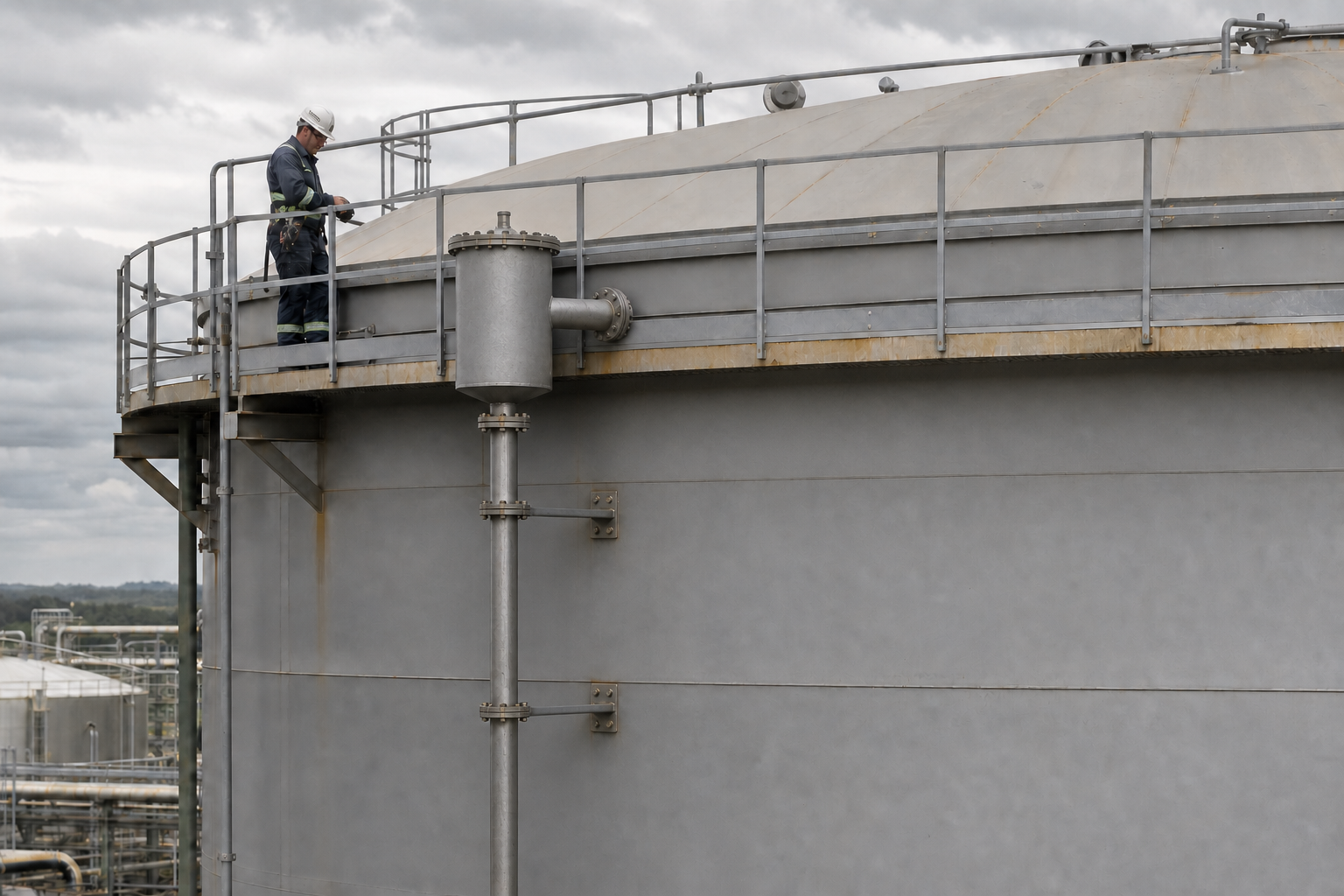

Пенокамера РВС: размещение, стояк, ввод пены и проверка монтажа
Пенокамера работает только как часть системы: расчётный расход должен дойти по стояку, пройти через устройство и поступить на поверхность продукта без разрушения пены и потери доступности для обслуживания.
Главный принцип
Расположение пенокамеры задают пожарным расчётом, а монтаж проверяют как единую цепочку от питающей сети до пенослива внутри РВС.
Роль пенокамеры в системе
Пенокамера формирует и подаёт воздушно-механическую пену в резервуар. Она не заменяет расчёт установки пожаротушения: количество устройств, расход, давление, способ подачи и резервирование определяют для конкретного резервуара, продукта и принятой пожарной концепции.
Конструктивная задача КМ и КМД — обеспечить корректную врезку в верхний пояс, опоры наружного стояка, доступ к фланцам и возможность обслуживания без ослабления стенки и конфликтов с кольцом жёсткости, площадкой, крышей и другим оборудованием.
Что проверить в проекте
| Узел | Контрольный вопрос |
|---|---|
| Пенокамера | Соответствуют ли тип, пропускная способность и рабочий диапазон расчёту системы |
| Ввод в РВС | Есть ли пенослив или дефлектор и исключено ли попадание струи на конструкции крыши |
| Пенный стояк | Рассчитаны ли диаметр, потери давления, опоры и температурные перемещения |
| Фланцы | Остаётся ли место для болтов, прокладки, демонтажа и испытательной заглушки |
| Доступ | Можно ли осмотреть мембрану, камеру и соединения с площадки |
Привязка к металлоконструкциям РВС
Отверстие под ввод нельзя назначать только по удобству прокладки труб. Проверяют расстояния до вертикальных и горизонтальных швов, местную прочность стенки, усиливающие элементы и влияние монтажных допусков. Опоры стояка передают на стенку вес заполненного трубопровода, реакцию от арматуры, ветер и температурные усилия, поэтому их схема должна быть согласована с расчётом РВС.
- верхняя опора не должна превращать патрубок в жёсткую опору стояка;
- разъёмные соединения оставляют доступными для ревизии;
- стояк защищают от случайного удара техники и от нерасчётной нагрузки площадки;
- дренаж и испытательные подключения выполняют по проекту системы;
- маркировка должна однозначно связывать стояк с обслуживаемым резервуаром и секцией.
Приёмка после монтажа
- Сверить тип и направление установки камеры с рабочей документацией и паспортом изготовителя.
- Проверить крепление стояка, фланцевые соединения, прокладки и доступность обслуживания.
- Убедиться, что внутренний пенослив не деформирован и не перекрыт элементами крыши.
- Провести промывку и испытания в составе системы по утверждённой программе.
- Зафиксировать результаты, положение арматуры и комплект исполнительной документации.
Практический пример
На монтаже пенный стояк подвели точно к проектной отметке, но площадка обслуживания перекрыла доступ к нижней половине фланца камеры. Для замены прокладки пришлось бы разбирать настил. Коллизию устранили до испытаний: локально изменили площадку и сохранили расчётное положение камеры и стояка.
Типичные ошибки
- выбирать пенокамеру по диаметру фланца без гидравлического расчёта;
- крепить весь стояк через патрубок резервуара;
- не учитывать демонтаж мембраны и прокладок;
- закрывать устройство теплоизоляцией или ограждением без ревизионного доступа;
- принимать монтаж только по внешнему осмотру, без комплексного испытания системы.
Нормативная документация
- Федеральный закон № 123-ФЗ — технический регламент о требованиях пожарной безопасности.
- СП 155.13130.2014 с действующими изменениями, включая изменение № 2 — склады нефти и нефтепродуктов, требования пожарной безопасности.
- ГОСТ 31385-2023 — конструкция и врезки вертикальных стальных резервуаров.
- Рабочая документация установки пожаротушения и паспорт конкретной пенокамеры.
