Огнепреградитель на дыхательной линии РВС: кассета, сопротивление и обслуживание
Огнепреградитель защищает газовое пространство РВС от распространения пламени через дыхательную линию. Его нельзя выбирать только по присоединительному диаметру: важны допустимая среда, тип пламени, направление потока, гидравлическое сопротивление и возможность безопасно снять кассету.
Главный принцип
Огнепреградитель должен задерживать распространение пламени, но не превращаться в неучтённое сопротивление дыханию резервуара.
Что делает огнепреградитель
Внутри корпуса расположена насадка с узкими каналами. При прохождении фронта пламени стенки каналов отводят тепло и не дают горению распространиться дальше при условиях, для которых устройство испытано. Это не универсальная металлическая сетка: исполнение выбирают по составу паров, группе смеси, рабочим режимам и месту установки.
Устройство работает совместно с дыхательным клапаном и трубопроводом. Если кассета загрязнена продуктом, льдом или пылью, сопротивление линии возрастает. Тогда давление или вакуум в резервуаре могут выйти за расчётные пределы раньше, чем откроется клапан с паспортной пропускной способностью.
Что проверить при выборе
| Параметр | Что требуется | Риск ошибки |
|---|---|---|
| Назначение | Тип защищаемой линии и условия возможного горения | Применение устройства вне области испытаний |
| Среда | Состав паров, температура и группа смеси | Недостаточная огнепреграждающая способность |
| Расход | Максимальные вдох и выдох для всех режимов | Превышение допустимого давления или вакуума |
| Потери давления | Характеристика чистой и допустимо загрязнённой кассеты | Ошибочный расчёт дыхательной системы |
| Монтаж | Ориентация, прямые участки, дренирование и доступ | Скопление конденсата и невозможность обслуживания |
Компоновка на крыше РВС
Кассета должна извлекаться без демонтажа ограждения, кабельного лотка или соседней арматуры. Для тяжёлого элемента предусматривают место для захвата и безопасной передачи. Фланцы располагают так, чтобы после разборки не возникало неуправляемого смещения трубопровода.
Низкие точки, в которых может собираться конденсат, проверяют вместе с изготовителем оборудования. Самовольное сверление корпуса или устройство дренажа меняет испытанную конструкцию и недопустимо.

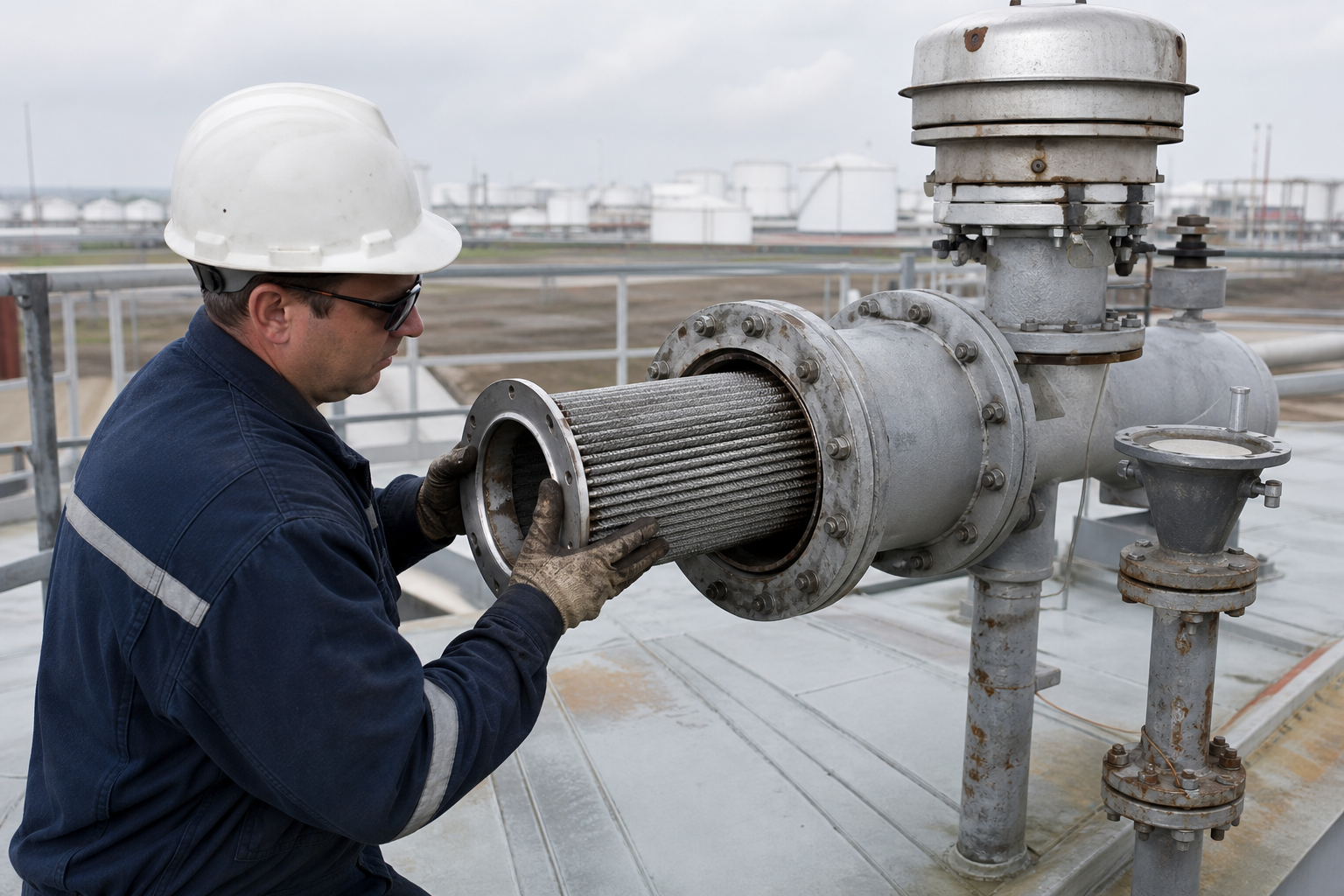

Осмотр и обслуживание
- Вывести линию в безопасное состояние по эксплуатационному регламенту.
- Зафиксировать положение, маркировку и направление установки.
- Осмотреть корпус, фланцы, крепёж и уплотнения.
- Извлечь кассету предусмотренным изготовителем способом.
- Оценить загрязнение, коррозию, деформацию и целостность каналов.
- Очистить и проверить элемент только разрешённым методом.
- Собрать узел с требуемыми прокладками и моментом затяжки.
- Оформить выполненную операцию и результат проверки.
Практический пример
После сезонной эксплуатации дыхательный клапан считался исправным, но при опорожнении РВС рос вакуум. Проверка показала, что кассета установленного перед ним огнепреградителя была частично закрыта вязкими отложениями. В регламент добавили дифференцированную периодичность осмотра по продукту и контроль состояния кассеты перед режимами с повышенным расходом.
Типичные ошибки
- выбирать устройство только по DN фланца;
- не учитывать его сопротивление в расчёте дыхания;
- ставить кассету в зоне скопления конденсата;
- перекрывать путь извлечения соседним оборудованием;
- чистить каналы механически без требований изготовителя;
- эксплуатировать деформированную или неполную кассету.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — требования к РВС и границы резервуарной конструкции.
- ГОСТ 12.1.004-91 — общие требования пожарной безопасности и применение огнепреграждающих устройств.
- Техническая документация и сертификаты изготовителя — область применения, монтаж, гидравлическая характеристика и обслуживание конкретного устройства.
- Проект дыхательной системы и эксплуатационный регламент РВС.
