Направляющая стойка понтона РВС: зазор, ролики и герметизация
Как проверить направляющую стойку понтона РВС: рабочие зазоры, ролики, проходку, герметизацию, вертикальность и свободный ход понтона.
Главный принцип
Стойка должна удерживать понтон от недопустимого поворота, но не создавать жёсткую связь, которая мешает его вертикальному ходу.
Зачем понтону направляющая стойка
Понтон свободно следует за уровнем продукта, но при этом не должен разворачиваться вокруг оси резервуара. Направляющая стойка ограничивает угловое перемещение, сохраняет положение проходок и помогает удерживать заданную ориентацию понтона относительно лестницы, пробоотборных устройств и других внутренних конструкций.
Стойка не является колонной, на которую можно передать вес понтона. Между ней и направляющим узлом оставляют рабочие зазоры, а контакт организуют через ролики, скользящие накладки или другое предусмотренное изготовителем устройство. Жёсткое защемление превращает обычное перемещение по уровню в источник перекоса.
Какие элементы работают вместе
| Элемент | Что он делает | Что проверяют |
|---|---|---|
| Стойка | Задаёт вертикальную направляющую | Прямолинейность, стыки, крепление и коррозию |
| Ролики или башмак | Передают боковое усилие с малым сопротивлением движению | Вращение, износ, крепёж и фактический зазор |
| Проходка понтона | Позволяет стойке проходить через настил | Зазор, уплотнение и отсутствие зацепления |
| Уплотнение проходки | Снижает выход паров через отверстие | Разрывы, складки, прижатие и совместимость с продуктом |
| Нижний и верхний узлы | Фиксируют геометрию стойки | Состояние сварных соединений и свободу температурных перемещений |
Почему важна фактическая вертикальность
Даже правильно изготовленная стойка может оказаться наклонной после монтажа, осадки основания или ремонта. При движении понтона расстояние между стойкой и краем проходки тогда меняется по высоте. На одной отметке остаётся свободный ход, а на другой ролик упирается, уплотнение подворачивается или металл проходки касается стойки.
Проверка одной точки при нижнем положении понтона не подтверждает работу на всём диапазоне. Геометрию связывают с высотными отметками, положением понтона и данными о крене резервуара. Если следы контакта повторяются с одной стороны стойки, сначала ищут причину смещения, а не просто меняют ролик.

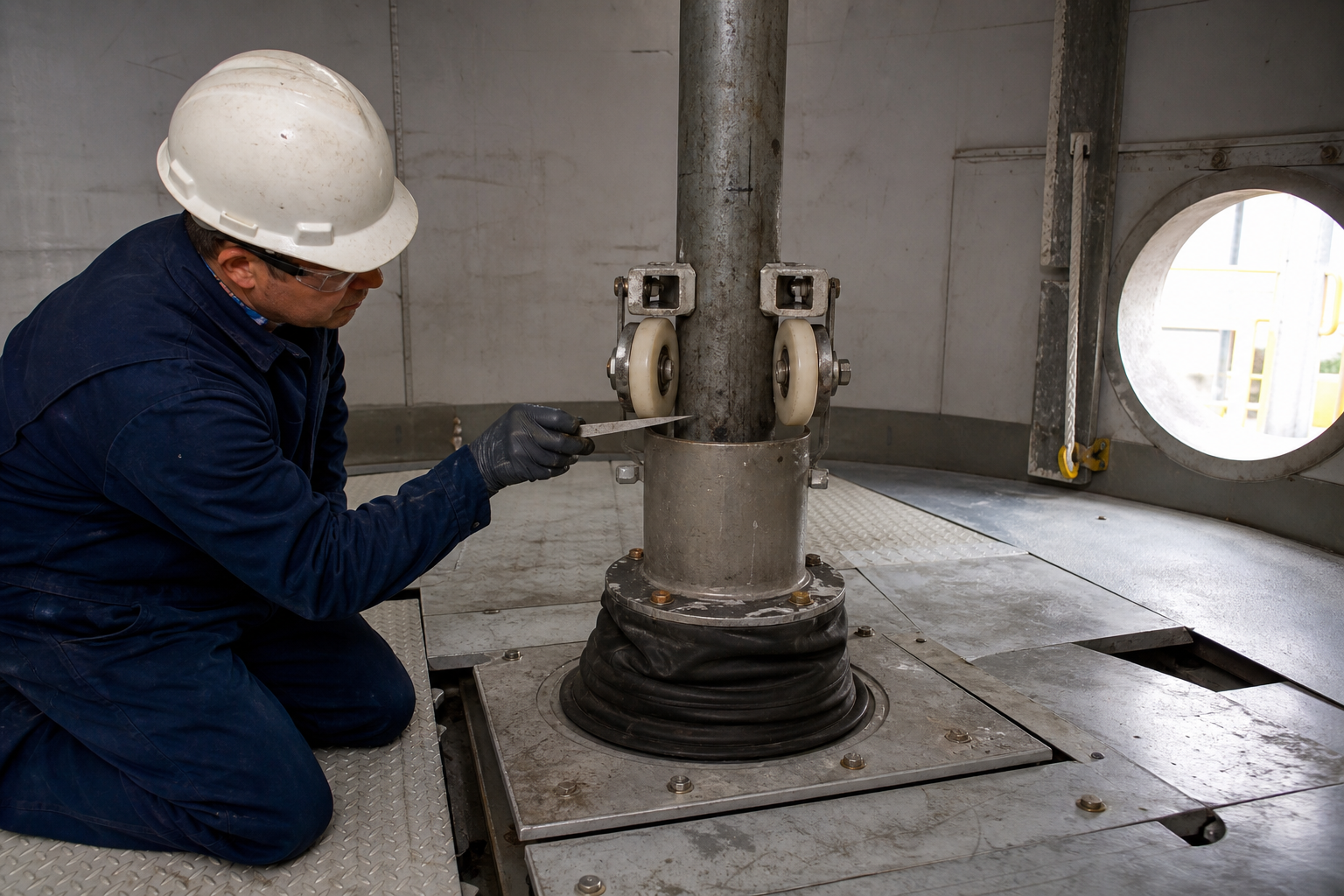

Как контролировать узел
- Поднять эксплуатационные чертежи и паспорт понтона: определить тип направляющего узла и предусмотренные зазоры.
- Зафиксировать уровень продукта и положение понтона во время осмотра.
- Осмотреть стойку, стыки и крепления; отметить коррозию, вмятины и следы контакта.
- Проверить свободное вращение роликов, состояние осей, втулок и стопорных деталей.
- Измерить доступные зазоры с привязкой к направлению и высотной отметке.
- Осмотреть гибкое уплотнение проходки, его крепёж и непрерывность по окружности.
- Сопоставить дефекты с данными об овальности, крене и предыдущих ремонтах.
- Оформить карту дефектов и критерии повторной проверки после устранения причины.
Практический пример
На понтоне периодически разрушалось уплотнение проходки одной направляющей стойки. Замена манжеты давала результат лишь на несколько месяцев. Контроль на двух уровнях показал, что верхний ролик постоянно прижат к стойке с одной стороны, а противоположный почти не работает. Геодезическая проверка выявила отклонение верхнего крепления стойки. После восстановления положения стойки, регулировки роликов и установки новой манжеты повторный износ прекратился.
Типичные ошибки
- назначать зазор без учёта монтажных отклонений и возможного смещения понтона;
- считать следы трения нормальными, не проверяя вертикальность стойки;
- смазывать ролики составом, не согласованным с материалами и продуктом;
- заменять только уплотнение, оставляя перекос или заклинивший ролик;
- приваривать дополнительные ограничители без решения разработчика конструкции;
- проверять узел только в одном положении понтона.
Нормативная документация
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 — общие требования к конструкции, оборудованию, изготовлению, монтажу и контролю РВС.
- СП 16.13330.2017 с изменениями № 1-6 — общие требования к расчёту и конструированию стальных элементов.
- Проект РВС, паспорт понтона и руководство изготовителя — источник конкретной схемы, допускаемых зазоров, материалов и порядка обслуживания.
- Эксплуатационный регламент объекта — условия безопасного доступа и оформления результатов осмотра.
