Нагрузки на патрубки РВС: усилия от трубопроводов и проверка стенки
Как согласовать нагрузки на патрубки РВС: силы и моменты от трубопроводов, локальная проверка стенки, осадка резервуара, опоры и единая таблица нагрузок.

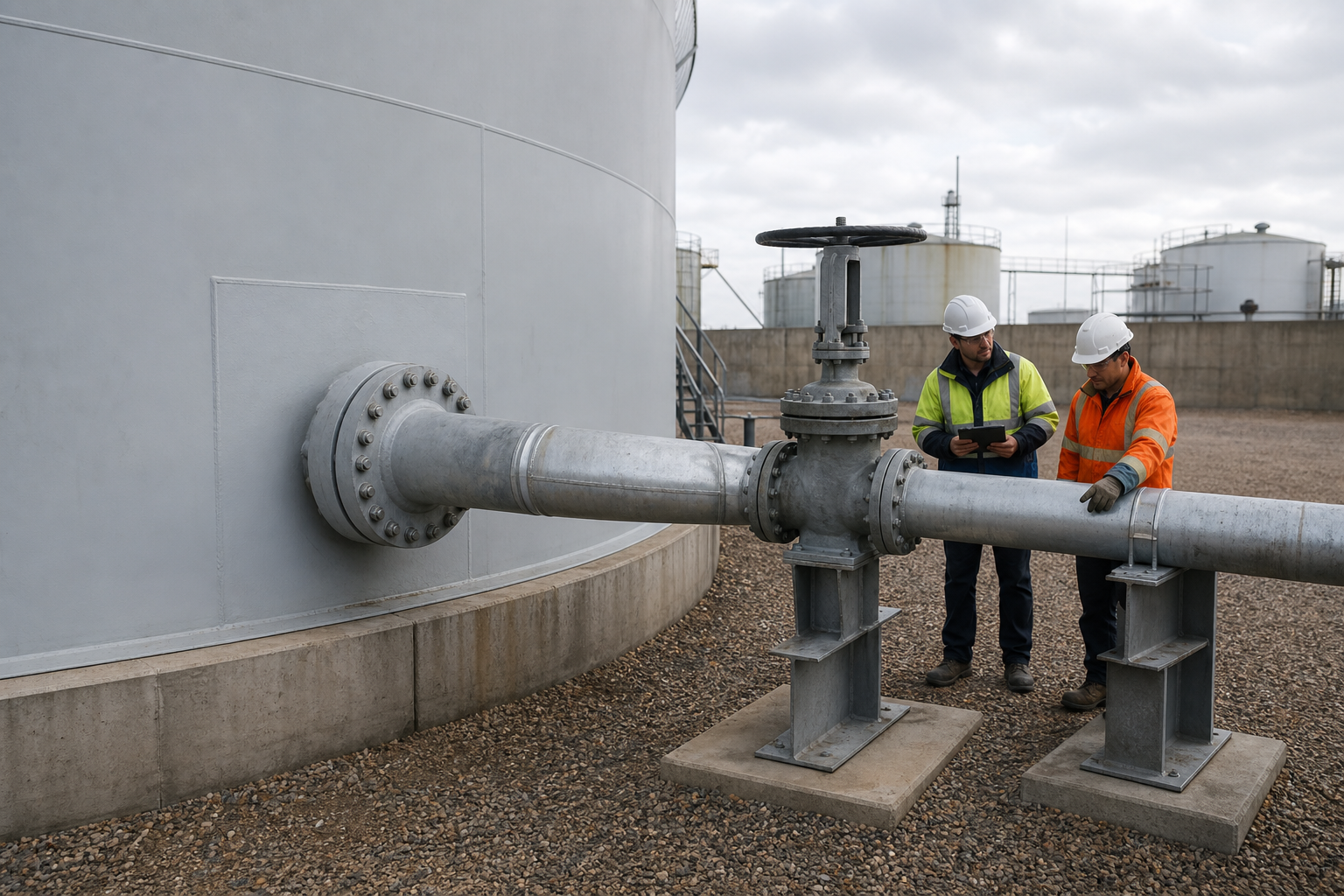

Главный принцип
Патрубок связывает две расчётные модели: корпус резервуара и трубопровод. Нагрузки должны быть согласованы в одной системе координат и для одних сочетаний.
Почему патрубок нельзя проверять отдельно
Технологический трубопровод передаёт на патрубок не только внутреннее давление. Температурное расширение, вес арматуры, смещение опор, монтажная несоосность и осадка резервуара создают продольные и поперечные силы, крутящий и изгибающие моменты. Через фланец и горловину эти воздействия приходят в тонкую цилиндрическую стенку РВС.
Расчёт трубопровода и расчёт корпуса часто выполняют разные специалисты. Ошибка появляется на границе: трубопроводчик получает «допустимые нагрузки» без системы координат, а конструктор резервуара проверяет другой набор сочетаний. Формально обе модели готовы, но стык между ними не подтверждён.
Какие данные передают между разделами
| Параметр | Что должно быть указано | Почему это важно |
|---|---|---|
| Координаты | Оси X, Y, Z и положительные направления моментов | Исключает перестановку компонентов |
| Точка приложения | Плоскость фланца или другая согласованная точка | Момент меняется при переносе силы |
| Компоненты | Fx, Fy, Fz, Mx, My, Mz | Нужны все шесть составляющих |
| Сочетание | Монтаж, работа, гидроиспытание, аварийный и температурный режимы | Максимумы компонентов могут возникать в разных режимах |
| Геометрия | DN, вылет, толщина горловины, усиление, пояс и отметка | Определяет локальную жёсткость узла |
| Перемещения | Осадка и радиальное перемещение стенки | Это входные воздействия для модели трубопровода |
Откуда берутся усилия
В рабочем режиме значимы вес заполненной линии, температура и давление. В монтажном — временные опоры, несоосность и усилия при сборке фланцев. При гидроиспытании меняются вес трубопровода и состояние резервуара. Отдельно рассматривают осадку основания и радиальное перемещение стенки при заполнении.
Нельзя собирать «худший набор», механически складывая максимальный Fx из одного расчётного случая с максимальным My из другого. Для проверки используют совместно действующие компоненты каждого реального сочетания. Если нужен огибающий набор, правило его формирования согласуют между расчётчиками.
Как проверяют резервуарный узел
Проверка включает прочность горловины и фланцевого узла, локальные напряжения и деформации стенки, достаточность усиливающего листа, сварные соединения и влияние близких швов, днища или колец жёсткости. Метод расчёта зависит от геометрии, типа узла и области применимости принятой нормативной методики.
Увеличение усиливающего листа не всегда решает проблему. Чрезмерно жёсткий узел может перераспределить напряжения к краю накладки или соседнему шву. Иногда эффективнее изменить опоры трубопровода, добавить гибкость трассы, уменьшить вылет тяжёлой арматуры либо перенести опору ближе к резервуару.
Рабочая последовательность согласования
- Конструктор РВС выдаёт геометрию патрубка, систему координат и расчётные перемещения стенки.
- Трубопроводчик строит модель с реальными опорами, арматурой, температурой и режимами.
- Для каждого сочетания формируется строка из шести компонентов в согласованной точке.
- Конструктор проверяет горловину, усиление, стенку и сварные соединения.
- Если несущая способность недостаточна, совместно меняют узел или трассу и повторяют расчёт.
- Итоговые нагрузки, геометрия и ревизии закрепляются в единой ведомости патрубков.
- После изменения DN, отметки, арматуры или опор проверку открывают повторно.
Практический пример
На приёмном патрубке расчёт трубопровода показывал допустимые силы, но высокий изгибающий момент от тяжёлой задвижки на длинном вылете не проходил по локальной проверке стенки. Простое увеличение накладки ухудшало компоновку у уторного узла. Проектировщики добавили самостоятельную опору под арматуру и изменили направляющую соседней опоры. Момент на патрубке снизился, а конструкцию стенки удалось сохранить без необоснованного усиления.
Типичные ошибки
- передавать только результирующую силу без шести компонентов;
- не указывать точку приложения и знаки осей;
- игнорировать осадку резервуара в модели трубопровода;
- подтягивать несоосный фланец болтами и считать монтаж завершённым;
- опирать задвижку и трассу непосредственно на патрубок;
- менять компоновку после расчёта без повторной проверки;
- сравнивать максимумы из несовместимых сочетаний.
Нормативная документация
- ГОСТ 31385-2023 с поправкой ИУС 12-2025 — требования к проектированию РВС и границе резервуарной конструкции.
- СП 16.13330.2017 с изменениями № 1-6 — общие положения расчёта стальных конструкций и соединений.
- ГОСТ 34233.3-2017 — укрепление отверстий в обечайках и днищах сосудов и аппаратов; применимость к конкретному узлу должна быть обоснована проектом.
- Расчётная методика проекта РВС и нормы проектирования технологических трубопроводов — источники сочетаний, перемещений и критериев прочности.
