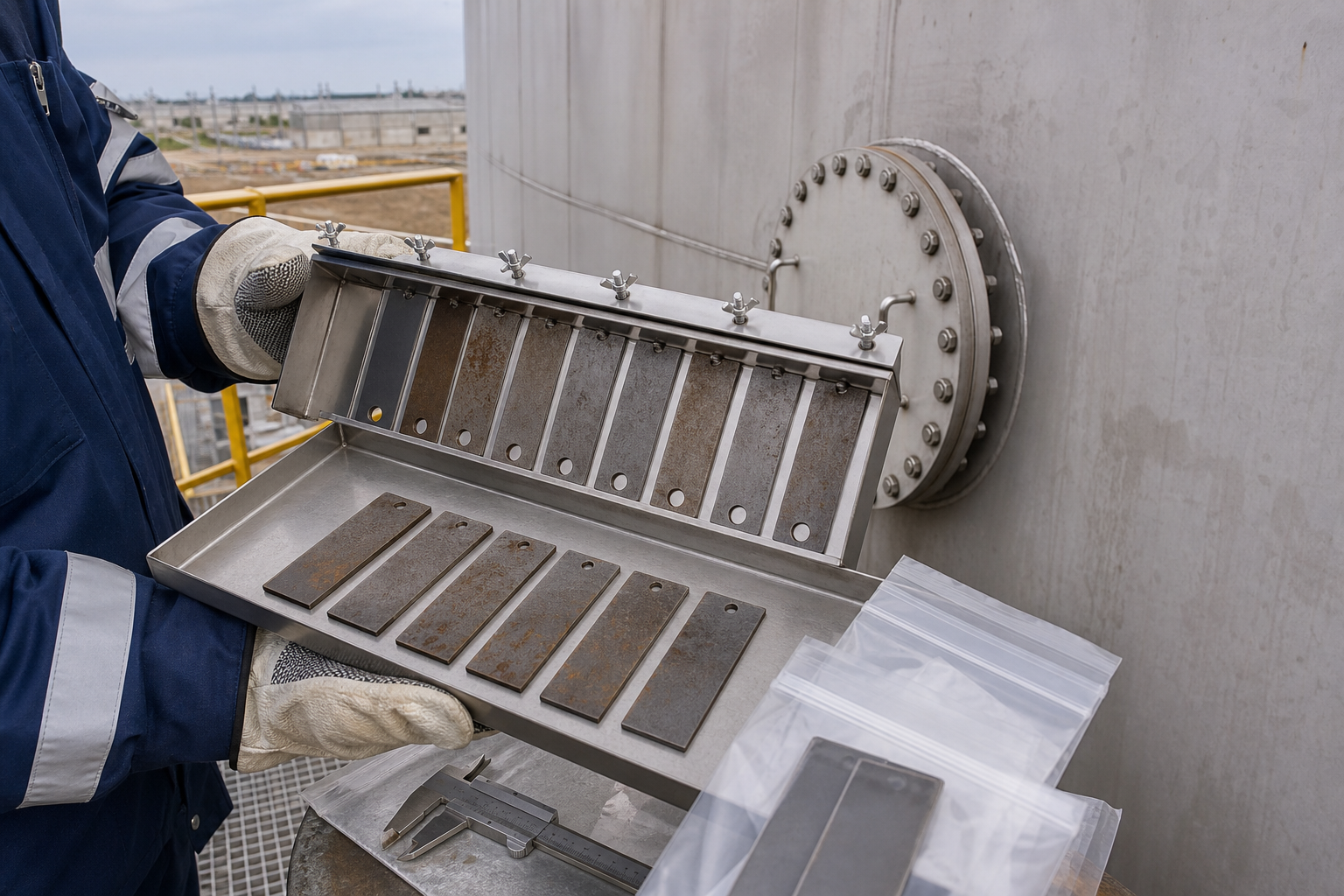

Коррозионные купоны РВС: установка, снятие и оценка потерь металла
Как организовать контроль коррозии РВС по образцам-свидетелям: выбрать материал, место и срок экспозиции, снять купон и оценить потерю массы.
Главный принцип
Купон полезен только тогда, когда его материал, подготовка, положение и срок экспозиции известны, а результат связан с конкретной зоной резервуара.
Что показывает образец-свидетель
Коррозионный купон — металлический образец с известными материалом, площадью и начальной массой. После заданного срока экспозиции его извлекают, очищают по установленной методике и определяют потерю массы. Результат характеризует среднюю скорость коррозии в месте установки, но не заменяет толщинометрию стенки и днища.
Локальная язва на днище может развиваться быстрее, чем равномерная потеря купона. Поэтому программу контроля связывают с анализом продукта, воды, осадка, состоянием покрытия и данными неразрушающего контроля.
Как задать купон
| Параметр | Что фиксируют | Зачем |
|---|---|---|
| Материал | Марка стали и состояние поверхности | Сопоставимость с элементом РВС |
| Размер | Площадь всех рабочих поверхностей | Расчёт удельной потери |
| Начальная масса | После подготовки и обезжиривания | База для результата |
| Положение | Высота, ориентация, контакт с фазой | Привязка к среде |
| Экспозиция | Дата установки и снятия | Расчёт скорости |
| Идентификатор | Марка купона и запись в журнале | Прослеживаемость |
Выбор точек установки
Для нефтепродуктов информативны зоны газового пространства, продукта и подтоварной воды. Один купон, установленный в удобном верхнем патрубке, не характеризует днище. Точки выбирают по механизму ожидаемой коррозии и возможности безопасного извлечения без падения деталей внутрь.
Держатель не должен создавать гальваническую пару, повреждать покрытие, мешать понтону или внутренним устройствам. Электрическую изоляцию и материал крепежа задают в программе контроля.
Снятие и обработка результата
- Подтвердить идентификатор и фактическое время экспозиции.
- Сфотографировать образец до очистки и описать отложения и очаги.
- Удалить продукты коррозии выбранным стандартизованным методом.
- Выполнить контрольную обработку неэкспонированного образца при необходимости.
- Высушить и взвесить купон на поверенных весах.
- Рассчитать потерю массы с учётом площади, плотности и времени.
- Сопоставить результат с предыдущими циклами и данными обследования.
Почему одной средней скорости мало
Два купона с одинаковой потерей массы могут иметь разный риск: один истончён равномерно, второй содержит глубокие язвы на небольшой площади. В отчёте отдельно описывают характер поражения, максимальную глубину локальных дефектов и состояние крепёжных отверстий.
Тренд оценивают только для сопоставимых образцов и режимов. Смена продукта, температуры, времени простоя или способа очистки должна быть отмечена в журнале.
Практический пример
В газовом пространстве купон показал небольшую равномерную потерю, а образец у границы подтоварной воды получил выраженные язвы. Среднее значение по двум образцам скрывало механизм повреждения. После раздельного анализа программу толщинометрии днища расширили в зоне водного отстоя и уточнили режим удаления воды.
Типичные ошибки
- не фиксируют исходную площадь и массу;
- смешивают купоны разных марок стали в одном тренде;
- очищают образцы произвольным способом;
- ставят все купоны в одной удобной точке;
- не описывают локальные язвы и отложения;
- переносят результат купона напрямую на остаточный ресурс стенки.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — требования к эксплуатации и защите конструкций РВС.
- ГОСТ 9.908-85 — методы определения показателей коррозии и коррозионной стойкости.
- ГОСТ 9.907-83 — методы удаления продуктов коррозии после испытаний.
- Программа коррозионного мониторинга, паспорт материала купона и регламент обследования резервуара.
