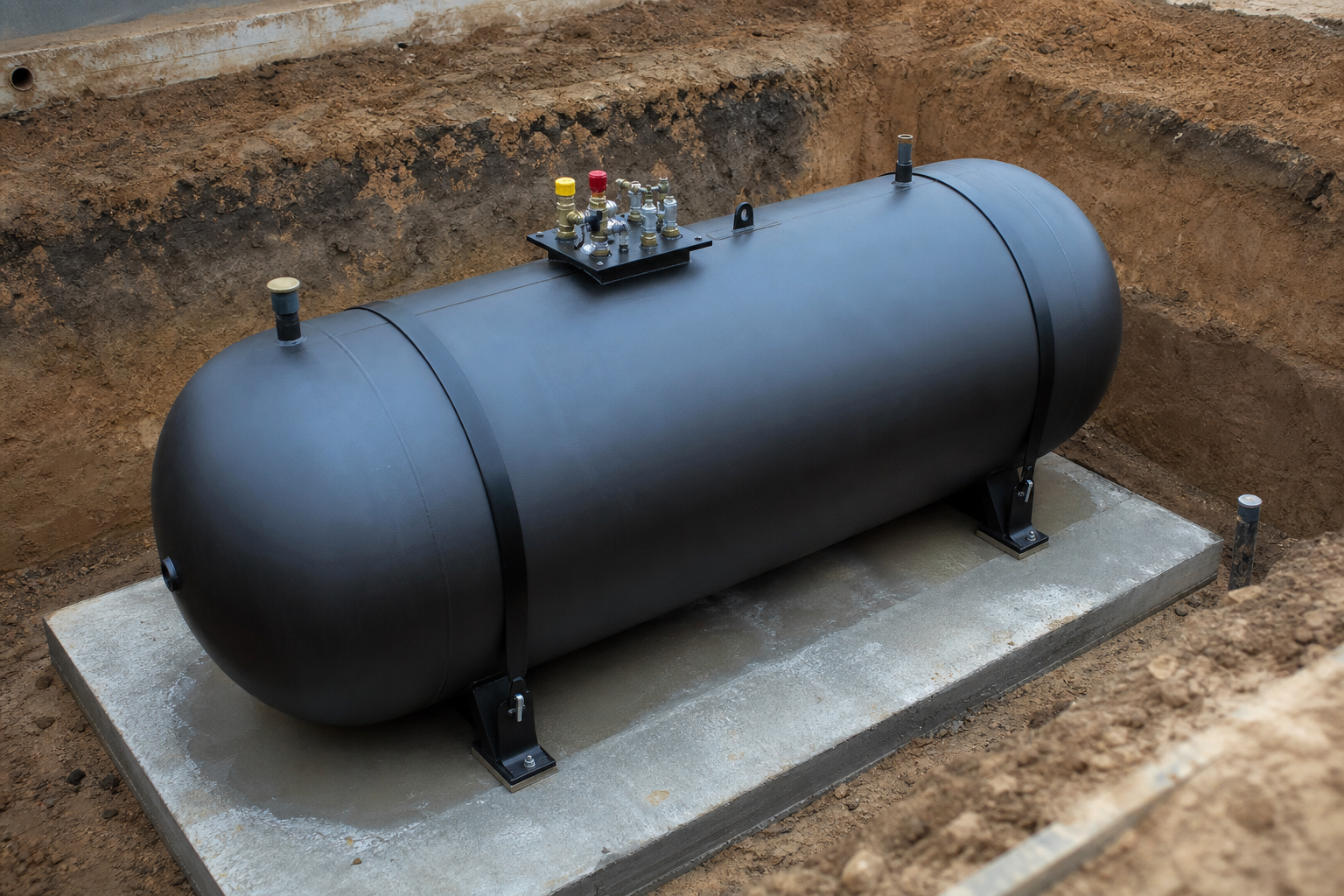

Коррозионная защита подземной емкости СУГ: покрытие, контроль и засыпка
Подземная емкость СУГ относится к оборудованию под давлением. После засыпки доступ к ее поверхности ограничен, поэтому повреждения покрытия, монтажные риски и результаты контроля должны быть закрыты до обратной засыпки.
Главный принцип
Защита начинается не с засыпки, а с приемки покрытия и условий монтажа. Недопустимо маскировать дефект грунтом или рассчитывать, что его компенсирует толщина металла.
Что нужно задать до выпуска документации
| Раздел | Что проверить |
|---|---|
| Покрытие | Система, совместимая с грунтовыми условиями и проектом |
| До опускания | Осмотр поверхности, защита мест строповки и кромок |
| После установки | Проверка повреждений, узлов крепления и выводов контроля |
| Засыпка | Материал и последовательность без ударной нагрузки на корпус и арматуру |
Последовательность инженерной проработки
- Сверить паспорт емкости, проект и требования к защитной системе.
- Осмотреть покрытие после доставки и до строповки.
- Подготовить основание и крепления без контакта, повреждающего покрытие.
- После установки выполнить предусмотренный проектом контроль сплошности и ремонт локальных дефектов.
- Оформить акт скрываемых работ до начала обратной засыпки.
Практический пример
При монтаже емкости в котловане на покрытии возле монтажного уха обнаружили потертость. Ее не оставили до засыпки: участок подготовили по технологии системы покрытия, восстановили и повторно проверили. В исполнительной документации зафиксировали место ремонта и результат контроля.
Типичные ошибки
- путать емкость СУГ с обычным подземным РГС;
- опускать сосуд на грунт или случайные подкладки;
- использовать стропы без защиты контактных зон;
- начинать засыпку до приемки покрытия и узлов крепления;
- не оформлять результаты контроля как скрываемые работы.
Нормативная документация
- ТР ТС 032/2013 — безопасность оборудования, работающего под избыточным давлением.
- ФНП ОРПД, приказ Ростехнадзора № 536 — эксплуатационные и организационные требования к оборудованию под давлением.
- ФНП СУГ, приказ Ростехнадзора № 532 — требования для опасных производственных объектов СУГ.
- Проектные требования к покрытию и СП 62.13330 — для конкретной площадки и обвязки.
