Кабельные трассы КИП на РВС: опоры, проходы и взрывозащита в проекте
Как спроектировать кабельные трассы КИП на РВС: согласовать опоры с КМ, сохранить проходы, разделить цепи и обеспечить обслуживание приборов.
Главный принцип
Маршрут кабеля проектируют одновременно с площадками, приборами и металлоконструкциями: поздняя трасса почти всегда перекрывает доступ или требует случайных креплений.
Почему трассу нельзя оставлять монтажу
На плане приборы часто показаны точками, а соединяющий их кабель появляется только в рабочей документации или на площадке. К этому моменту лестница, ограждения, трубопроводы и опоры уже заняли удобные зоны. Результатом становятся кабели на поручнях, проход через площадку и крепление к стенке РВС без согласованного узла.
Проектная трасса должна иметь непрерывный маршрут от прибора до коробки или границы резервуара, тип опоры, допустимый радиус изгиба и доступ для замены.
Какие данные согласовать
| Раздел | Передаёт | Получает |
|---|---|---|
| АТХ | Позиции приборов, кабели, коробки, условия подключения | Допустимые маршруты и опоры |
| КМ/КМД | Лестницы, площадки, балки и разрешённые узлы крепления | Нагрузки и координаты кронштейнов |
| ТХ | Трубопроводы, горячие зоны, обслуживание арматуры | Габариты трассы и вводов |
| ЭОМ | Заземление, разделение цепей, кабельные сооружения | Перечень КИП и требования взрывозащиты |
| Эксплуатация | Маршруты осмотра и замены приборов | Доступную и маркированную систему |

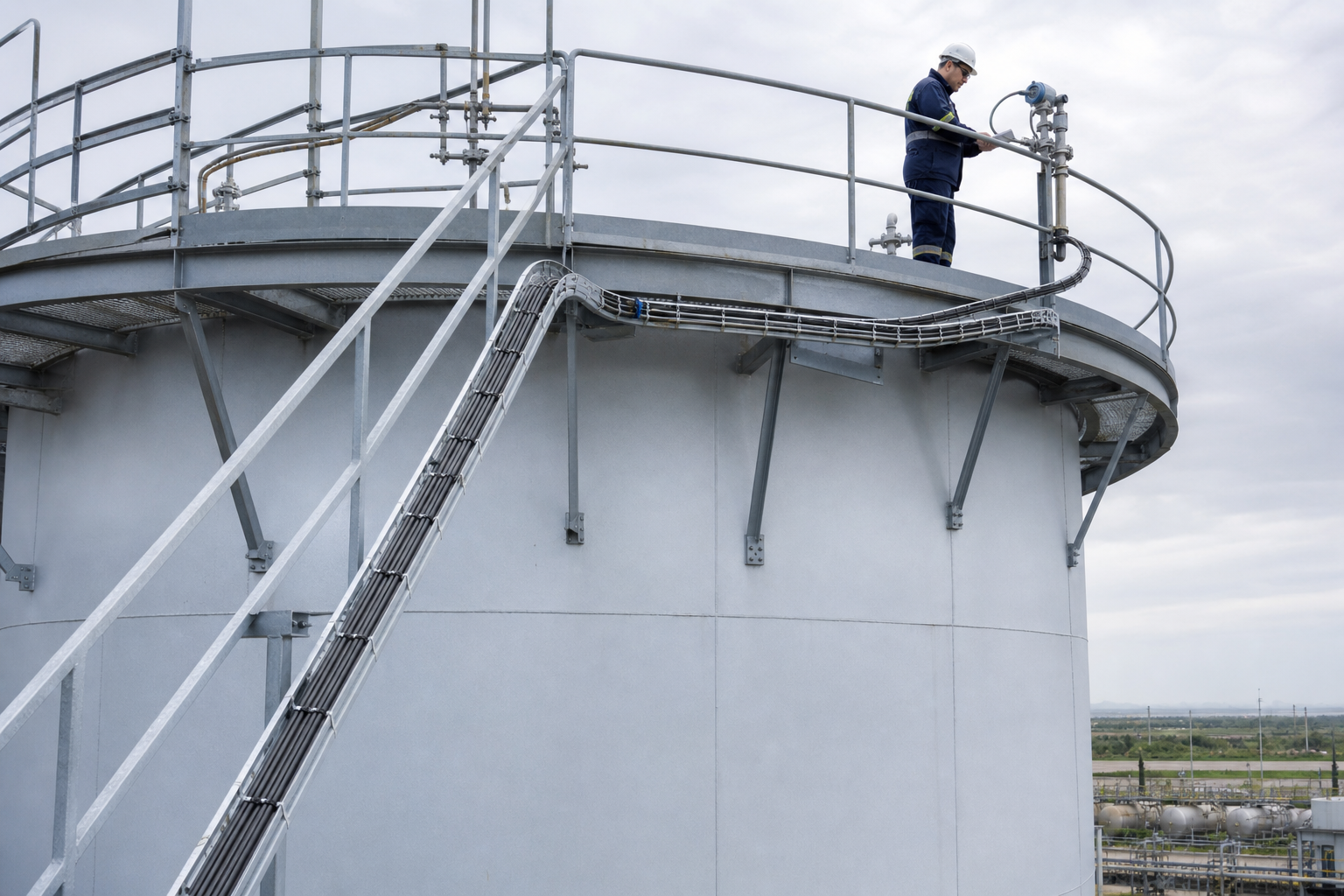

Опоры на лестнице и крыше
Предпочтительно использовать отдельные кронштейны, связанные с предусмотренными вторичными металлоконструкциями. Поручень не считают кабельной опорой: он должен оставаться свободным и воспринимать расчётную нагрузку ограждения. Сверление и приварку деталей к стенке или настилу РВС не допускают без решения разработчика конструкции.
На переходе к прибору предусматривают гибкий участок, сервисный запас и капельную петлю. Трасса не должна мешать открыванию люка, снятию клапана и движению по площадке.
Разделение и защита
- Разделить искробезопасные, силовые и сигнальные цепи по проектным требованиям.
- Проверить температурное воздействие от труб, продукта и солнечного нагрева.
- Выбрать кабель, вводы и коробки по среде и маркировке взрывозащиты.
- Обеспечить электрическую непрерывность металлических лотков и уравнивание потенциалов.
- Защитить вертикальные участки от механического повреждения и наледи.
- Задать дренирование, герметизацию вводов и запас для температурных перемещений.
Что показать в документации
На планах и разрезах указывают отметки, координаты поворотов, ширину лотка, тип кронштейнов, шаг опор и места перехода в трубу или металлорукав. Узлы должны различать крепление к лестнице, площадке и отдельной стойке. Кабельный журнал связывает каждый кабель с начальной и конечной точкой, длиной и способом прокладки.
В модели полезно оставить эксплуатационный габарит вокруг приборов и коробок. Проверка коллизий только по телу лотка не выявит невозможность открыть крышку или вывести кабель.
Практический пример
Кабельный лоток был запроектирован по внутренней стороне кольцевой площадки и оставлял проход, но перекрывал горизонтальный ход кассеты огнепреградителя. После совместной проверки трассу перенесли на наружные кронштейны и добавили разъёмный участок у прибора. Изменение до выпуска КМД сохранило проход и исключило переделку ограждения.
Типичные ошибки
- кабель показан только линией без отметок и опор;
- лоток закрепляют к поручню или случайной детали;
- не проверяют открывание крышек и демонтаж приборов;
- силовые и измерительные цепи сводят без требуемого разделения;
- металлорукав оставляют без опоры и капельной петли;
- КМД меняет площадку без повторной координации трассы.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — конструкция и оборудование вертикальных стальных резервуаров.
- ГОСТ 21.408-2013 — состав и оформление рабочей документации автоматизации.
- ГОСТ IEC 60079-14-2013 — проектирование, выбор и монтаж электроустановок во взрывоопасных средах.
- ПУЭ, проект классификации взрывоопасных зон и требования изготовителей приборов и кабельных систем.
