Двойное днище РВС: междудонное пространство и контроль герметичности
Дополнительное днище при реконструкции РВС может сократить объём демонтажа и создать контролируемый барьер над существующим днищем. Но без связной системы междудонного контроля утечка остаётся скрытой.
Главный принцип
Междудонное пространство должно быть разделено и выведено к доступным контрольным точкам так, чтобы место потери герметичности обнаруживалось до выхода продукта наружу.
Когда рассматривают двойное днище
Решение применяют при реконструкции, когда состояние существующего днища, основания и узла сопряжения со стенкой допускает устройство нового днища выше. Это не универсальная накладка поверх дефектов: сначала выполняют обследование, расчёт, проверку основания и разработку узлов передачи нагрузок.
Проект должен объяснять, какие элементы старого днища сохраняются, как исключается дальнейшая коррозия, где проходит новое уторное соединение и как обеспечивается контроль пространства между стальными листами.
Что проверить до проектирования
| Объект проверки | Результат | Влияние на решение |
|---|---|---|
| Старое днище | Карта толщин, дефекты, герметичность | Ремонт, локальная замена или отказ от сохранения |
| Основание | Отметки, осадки, состояние гидроизоляции | Выравнивающий слой и допустимая дополнительная отметка |
| Низ стенки и утор | Толщины, трещины, деформации | Схема примыкания нового днища |
| Патрубки и люки | Высоты относительно нового пола | Переделка внутренних устройств и доступ |
| Коррозионная среда | Вода, соли, остатки продукта | Осушка, защита и метод мониторинга |
Устройство междудонного пространства
Зазор формируют проектной системой разделительного и дренирующего слоя. Она должна передавать нагрузку без локального продавливания нового днища, обеспечивать движение газа или жидкости к контрольным выводам и не удерживать влагу в изолированных карманах.
Пространство делят на контролируемые секторы. Границы и выводы наносят на план, чтобы сигнал можно было связать с ограниченной зоной днища. Все проходы через уторную зону и фундамент выполняют без нарушения герметичности и с возможностью осмотра снаружи.
Способы контроля
- Периодический отбор. Через контрольную трубку проверяют наличие продукта, воды или паров.

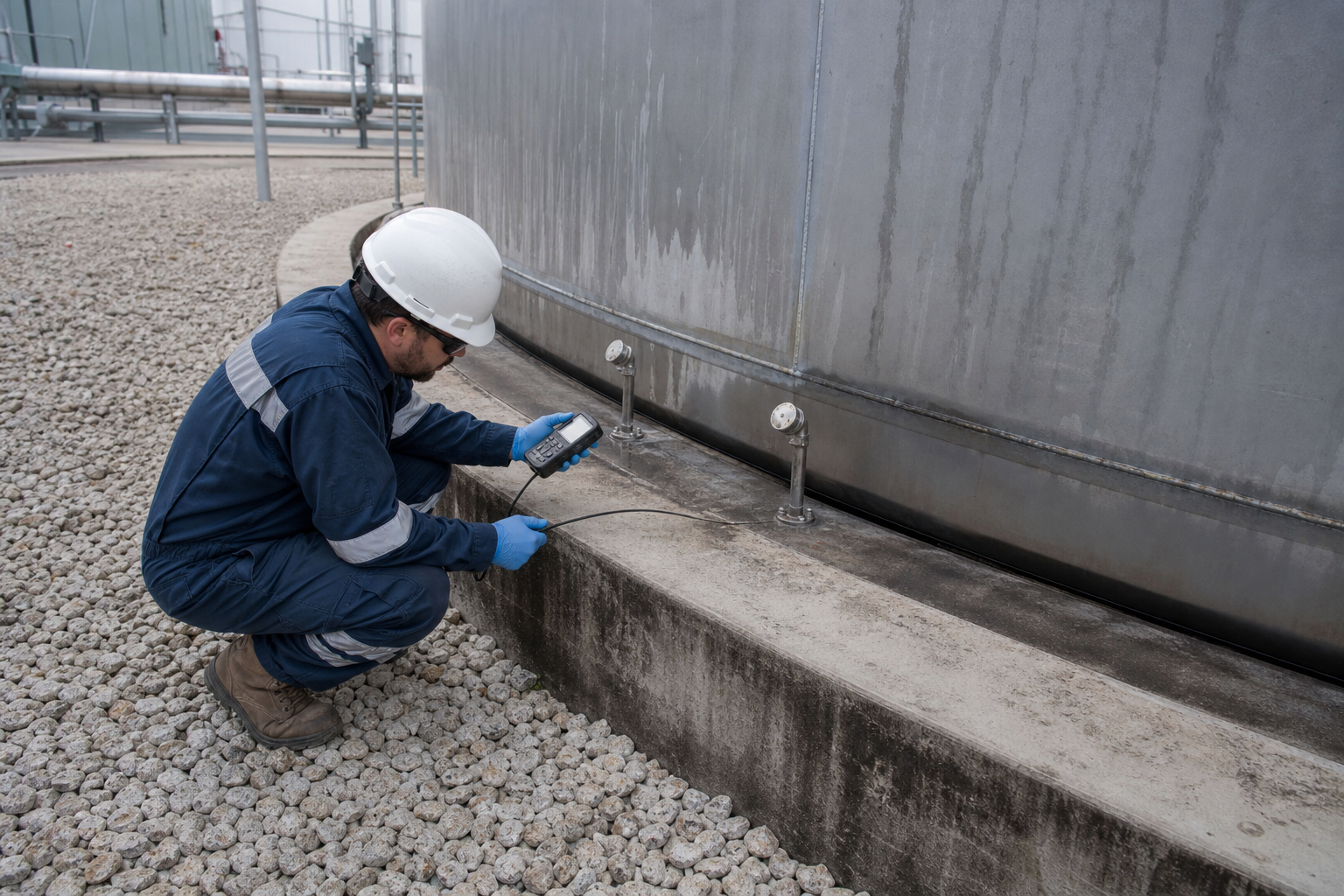

- Газоанализ. Переносной или стационарный датчик выявляет углеводороды в междудонном пространстве.
- Контроль давления или вакуума. Применяют для проверки герметичности сектора по специально разработанной процедуре.
- Сигнализация жидкости. Датчик в сборной точке фиксирует появление проводящей или углеводородной среды.
Метод выбирают по продукту, температуре, требованиям промышленной безопасности и возможности отличить утечку от конденсата или остаточной влаги.
Контроль при монтаже
- Принять старое днище и основание по акту обследования и ремонтной карте.
- Проверить непрерывность разделительного слоя и отсутствие закрытых карманов.
- Сверить сектора, уклоны и контрольные трубки с планом.
- Испытать каналы до закрытия новым днищем.
- Провести контроль сварных соединений нового днища по проекту.
- Проверить каждый сектор и подписать контрольные выводы до гидроиспытания.
Практический пример
На реконструированном РВС все четыре контрольные трубки первоначально объединили в общий коллектор. Газоанализатор показал углеводороды, но определить сектор было невозможно. После разделения линий выяснилось, что сигнал поступает только из зоны нового шва у внутреннего трубопровода. Локальная проверка устранила дефект без вскрытия всего днища.
Типичные ошибки
- новое днище закрывает старое без обследования и расчёта;
- междудонное пространство не разделено на диагностируемые зоны;
- контрольные линии объединены и не позволяют локализовать утечку;
- выводы расположены в воде, грунте или недоступны для прибора;
- нет базового измерения после гидроиспытания и осушки;
- конденсат ошибочно принимают за потерю герметичности либо игнорируют реальный продукт.
Нормативная документация
- ГОСТ 31385-2023 с поправкой 2025 года — требования к проектированию, изготовлению, монтажу, ремонту и испытаниям РВС.
- ГОСТ 12.2.003-91 — общие требования безопасности производственного оборудования.
- Проект реконструкции, заключение обследования, технологическая карта сварки и программа контроля герметичности конкретного резервуара.
