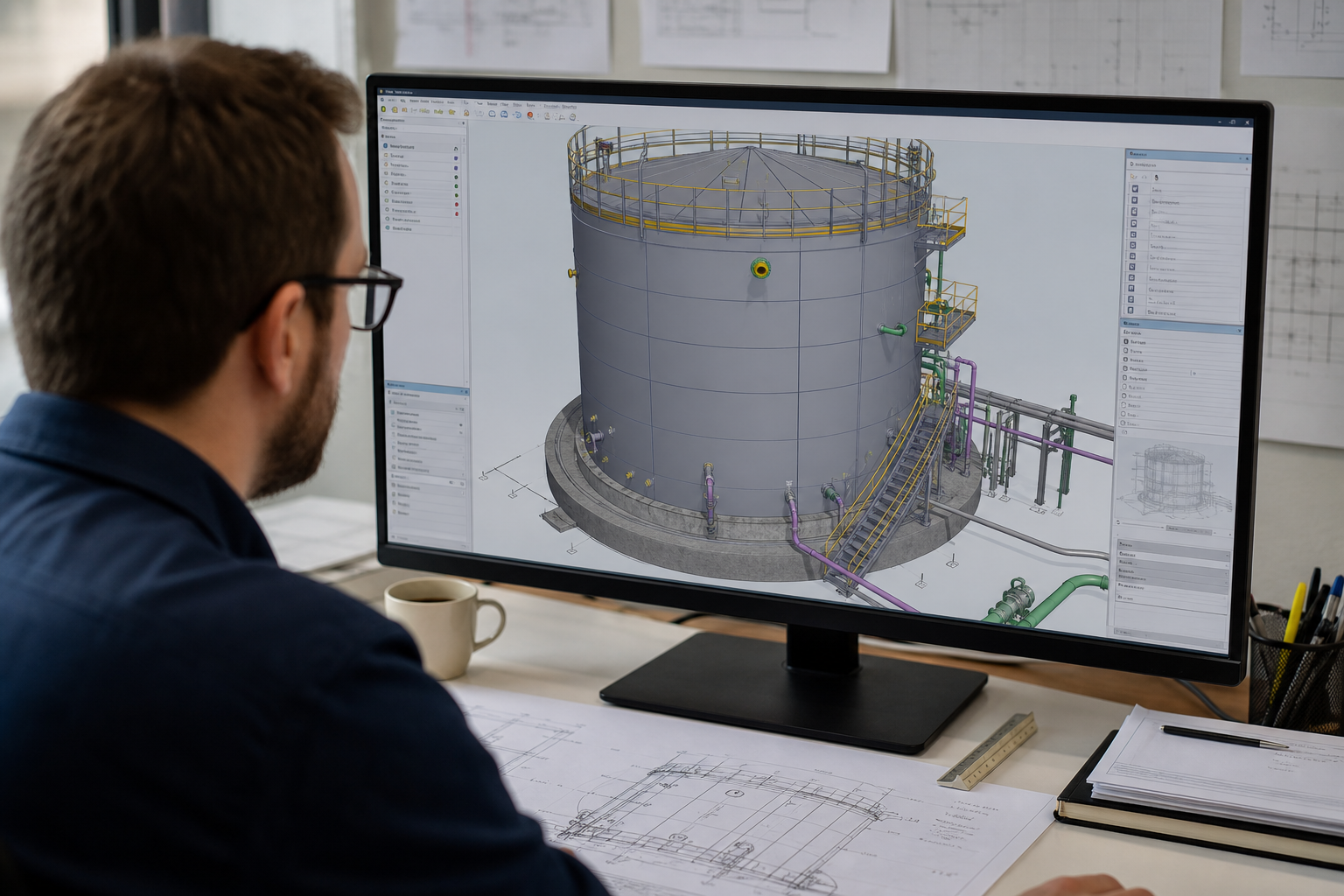

BIM-модель резервуара: LOD, точки подключения и данные для смежников
Полезная BIM-модель резервуара — это не максимально детальная картинка. Она должна вовремя передать смежникам правильные габариты, точки подключения, зоны обслуживания, нагрузки и статус исходных данных.
Главный принцип
Уровень проработки задают по назначению выдачи: для координации важны точные интерфейсы и атрибуты, а не моделирование каждого болта.
Зачем моделировать резервуар
Резервуар связывает технологические трубопроводы, фундамент, пожаротушение, электрику, КИПиА, площадки и генеральный план. Если каждый раздел использует свою упрощённую геометрию, коллизии обнаруживаются после выпуска документации или уже на площадке.
Координационная модель должна стать единым пространственным источником для габаритов и точек подключения. Расчётная схема и рабочие чертежи при этом остаются самостоятельными документами: BIM не отменяет инженерный расчёт и не заменяет утверждённую ревизию КМ или КМД.
Что должно быть в модели
| Получатель | Минимально необходимые данные |
|---|---|
| ТХ и трубопроводы | DN, тип и ориентация фланца, отметка и азимут оси, вылет, зона монтажа |
| КЖ | Контур основания, анкеры, реакции, отметки опирания и технологические проёмы |
| ПБ и ВК | Орошение, пенопроводы, пожарные проезды и зоны обслуживания |
| ЭМ и АТХ | Заземление, молниезащита, приборы, кабельные вводы и импульсные линии |
| Монтаж | Габариты марок, массы укрупнённых элементов, временные зоны и последовательность доступа |
LOD и информационная насыщенность
Геометрическую детализацию и состав атрибутов назначают в требованиях заказчика и плане выполнения BIM-проекта. На ранней стадии достаточно проверенных габаритов и координат интерфейсов. К выпуску рабочей документации модель уточняют до уровня, позволяющего проверить врезки, площадки, трубопроводы, опоры и зоны обслуживания.
- каждый патрубок получает уникальный идентификатор, DN, назначение и статус;
- координаты модели связывают с осями сооружения и системой генплана;
- зоны обслуживания моделируют как проверочные объёмы, а не как металл;
- неутверждённые элементы явно помечают, чтобы их не приняли за исходные данные;
- обменную модель очищают от лишней детализации, но сохраняют идентификаторы.
Порядок координационной выдачи
- Зафиксировать базовую точку, направление нулевого азимута и высотную систему.
- Сверить модель с актуальной ревизией расчёта, КМ, перечня патрубков и технологической схемы.
- Запустить автоматическую проверку жёстких пересечений и ручную проверку зон обслуживания.
- Сформировать отчёт коллизий с ответственным разделом и сроком решения.
- Выпустить обменную модель с номером ревизии, датой и перечнем ограничений.
Практический пример
В модели РВС патрубок был размещён по правильной отметке, но его азимут сохранили в локальной системе координат семейства. После экспорта во внешнюю модель он повернулся на 90 градусов и пересёк лестничный марш. Ошибку устранили введением единой базовой оси и автоматической проверкой азимута по атрибуту перед каждой выдачей.
Типичные ошибки
- считать высокий LOD гарантией правильности исходных данных;
- передавать патрубки без азимута, вылета и ориентации фланца;
- смешивать утверждённые и предварительные элементы без статуса;
- проверять только геометрические пересечения, игнорируя доступ и демонтаж;
- экспортировать модель без номера ревизии и журнала изменений.
Нормативная документация
- СП 333.1325800.2020 — информационное моделирование в строительстве, правила формирования информационной модели на различных стадиях жизненного цикла.
- СП 328.1325800.2020 — правила описания компонентов информационной модели.
- ГОСТ Р 10.0.02-2019 — информационное моделирование в строительстве, классификация и кодирование.
- Информационные требования заказчика, план выполнения BIM-проекта и регламент среды общих данных конкретного проекта.
